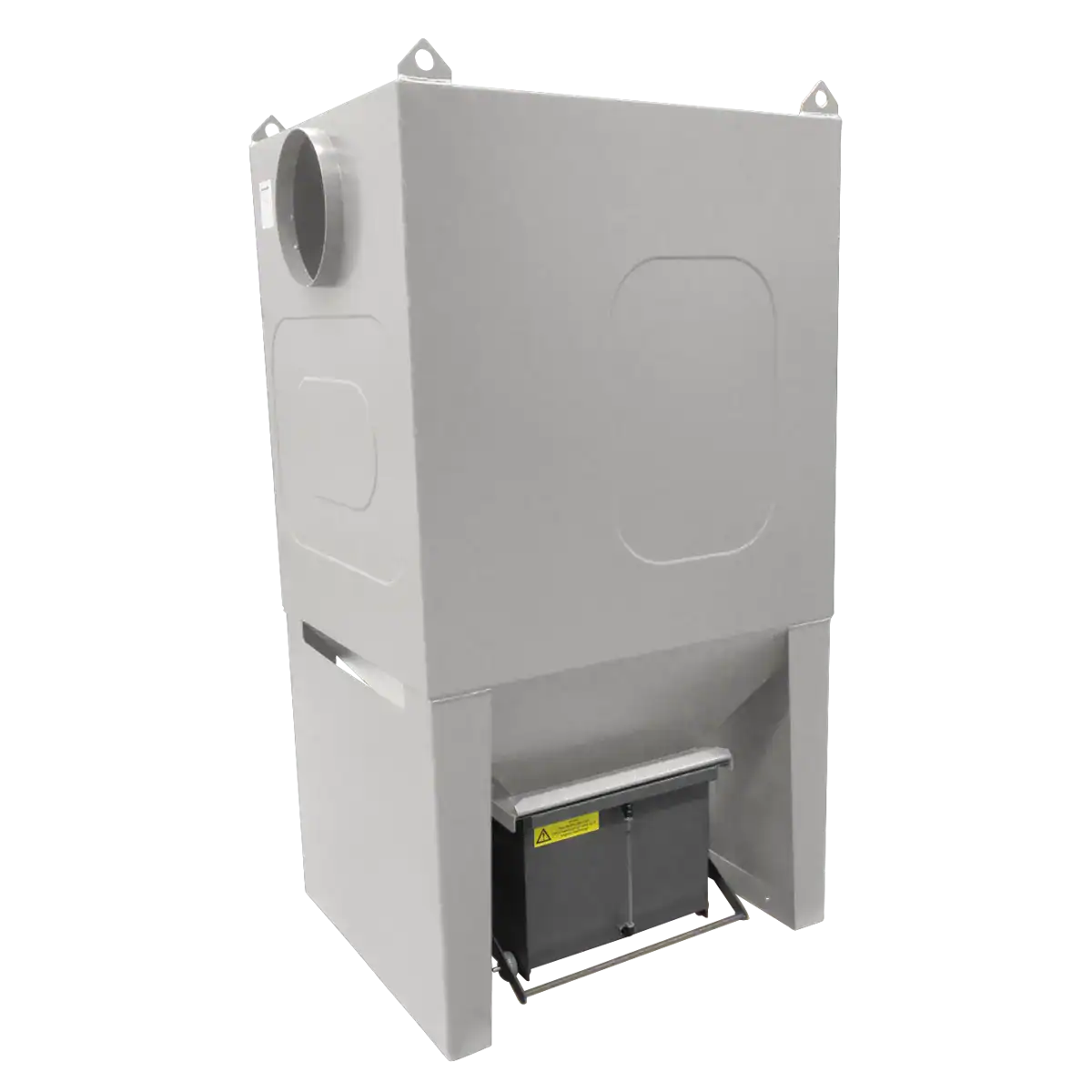

Der Vorabscheider mit Funkenfang wird zur Filterung der Prozessluft angewendet, die Funken enthält. Dies ist wahrscheinlich, wenn der Weg vom funkenerzeugendem Prozess bis zur Filteranlage relativ kurz ist, z.B. beim Schleifen, Plasma- oder Brennschneiden. Im Funkenvorabscheider wird die mit Funken versetzte Prozessluft durch ein Labyrinth gezwungen über ein Wasserbad im Boden des Vorabscheiders um dann die gereinigte Luft durch einen Abluftstutzen, oben rechts, abzugeben. Über ein Ablassventil wird im Bedarfsfall das gebrauchte Wasser abgelassen. Um größere Volumen zu bearbeiten werden mehrere FUV parallel geschaltet.
Der FUV ist aus 2mm verzinktem und pulverbeschichtetem Stahlblech und wird auf einer ebenen Unterlage vor der Filtereinheit angebracht und am Einlauf- und Abluftstutzen angeschlossen. Vor der Inbetriebnahme wird Wasser in den Behälter gefüllt. Der Wasserstand kann laufend durch ein Messröhrchen an der Vorderseite des Behälters geprüft werden. Der Funkenvorabscheider ist optional mit einer automatischen Wasserauffüllung erhältlich. Der Wasserbehälter, auf Rädern, ist mit dem sehr bedienerfreundlichem Quicklock-System ausgestattet.
Anwendungsmöglichkeiten:
- Funkenerzeugende Prozesse wie Schleifen und Polieren
- Plasma- und Brennschneiden
Optional:
- Automatisches Wasserauffüllen für Funkenvorabscheider Typ FUV 160-315,
1 x 230 VAC
Stutzen: 1/2″ RG
